nex® aluminio+aluminio

Overview

aluminio+aluminio

Modelo y referencia

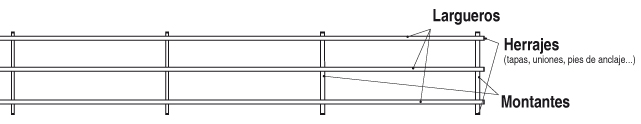

Elementos y materiales

Dimensiones

Ref.: 540400036

Montantes ligeros (Alum. Extr.)
Larguero ligero (Alum. Extr.)
Herrajes (Inox.)



Ref.: 540400037

Montantes ligeros (Alum. Extr.)
Largueros ligeros (Alum. Extr.)
Herrajes (Inox.)



Ref.: 540400038

Montantes ligeros (Alum. Extr.)
Largueros ligeros (Alum. Extr.)
Herrajes (Inox.)



Ref.: 541400039

Montantes ligeros (Alum. Extr.)
Largueros robustos (Alm. Extr.)
Herrajes (Inox.)



Ref.: 542400040

Montantes robustos (Alum. Extr.)
Largueros ligeros (Alum. Extr.)
Herrajes (Inox.)



Technical data


Unión articulada

Para la fijación de largueros a montantes. Gira 360º.
Ref.: 530003

Codos

Los encuentros de pasamanos en ángulo se pueden resolver de dos formas:

Varilla curvada
Ref.: 530008

Inglete



Tapas

Tapa perfil sencillo
Ref.: 520001

Tapa perfil robusto
Ref.: 520002

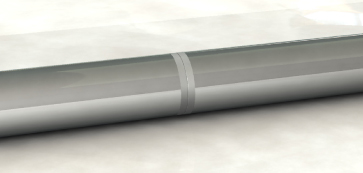

Pieza para empalme longitudinal

Empalme de largueros y pasamanos que permiten la reposición fácil de cualquier tramo.
Ref.: 530010

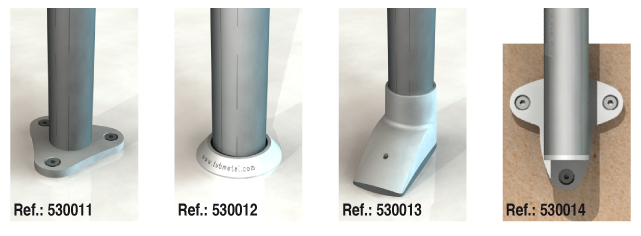

Pies de anclaje de perfiles ligeros y robustos

Pie ligero sencillo (Ref.: 530011) anclaje visto atornillado sobre solera.
Pie ligero para recibir (Ref.: 530012) que incorpora un tubo que se empotra en la solera y se asienta sobre una base cubre juntas.
Pie ligero articulado (Ref.: 530013) que permite adpatarse a la inclinación del suelo en 3 ejes. El mecanismo presenta una tolerancia de ±4º en inclinación frontal y posterior y ±7º en inclinación lateral. Tiene además una tolerancia vertical de 30 mm.

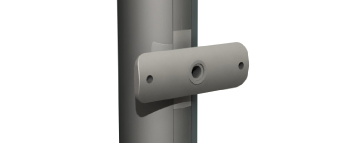

Anclaje a forjado (Ref.: 530014) anclaje vertical para fijar los montantes en canto de forjado o sobre el plano vertical de un muro.

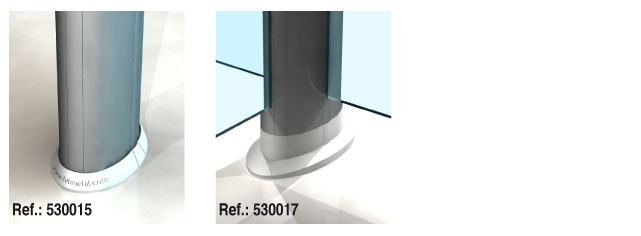

Pie robusto sencillo (Ref.: 530015) anclaje atornillado sobre solera, compatible con taco químico.
Pie robusto articulado (Ref.: 530017) permite la adaptación al suelo con una tolerancia de ±4º en inclinación frontal y posterior y ±7º en inclinación lateral.
Montaje directo de cristales o paneles con grosores de 6 y 10 mm (Ref.: 530017) sobre montante robusto en uno, dos o tres lados.


Materials and finishings


Gama de colores

ANODIZADO


Gris Plata

LACADO


RAL 9010

LACADO METALIZADO TEXTURADO


Gris Metal


Gris Sable


Cortén

SUBLIMACIÓN METAL


Cortén

SUBLIMACIÓN MADERAS


Cedro


Nogal


Sapely

Options and Accessories

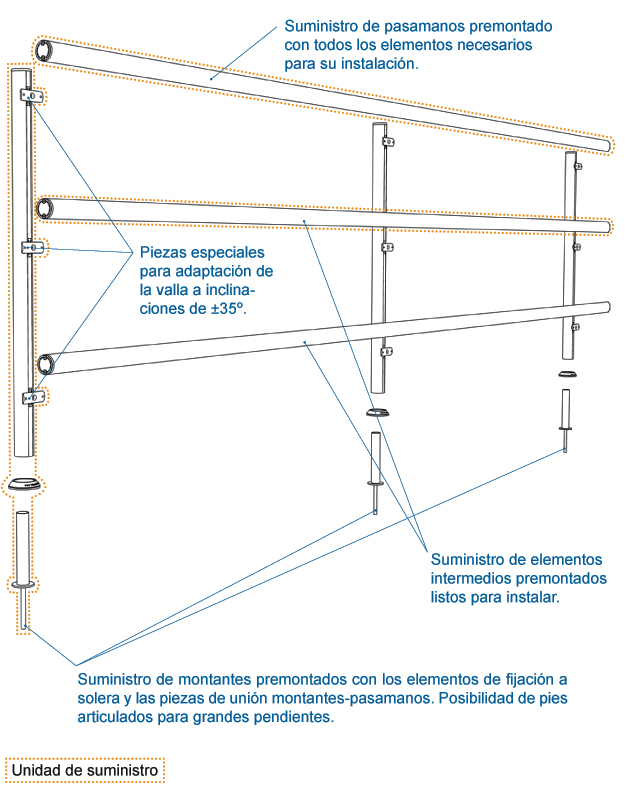

Explosión de montaje

Suministro de todos los elementos necesarios para la instalación del producto (tornillería, tacos, espárragos, llaves especiales) agrupados y premontados en unidades de suministro.
El producto llega a la obra listo para montar.

opciones de montaje vallas.pdf (opciones de montaje vallas.pdf)
