Descripción General

aluminio+madera natural

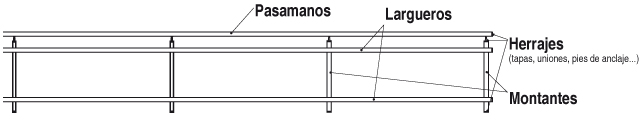

Modelo y referencia	Elementos y materiales	Dimensiones
Ref.: 543000009	Pasamanos ligero (Madera) Montantes ligeros (Alum. Extr.) Herrajes (Inox.)
Ref.: 543400010	Pasamanos ligero (Madera) Montantes ligeros (Alum. Extr.) Larguero ligero (Madera) Herrajes (Inox.)
Ref.: 543400011	Pasamanos ligero (Madera) Montantes ligeros (Alum. Extr.) Larguero ligero (Madera) Herrajes (Inox.)
Ref.: 543400012	Pasamanos ligero (Madera) Montantes ligeros (Alum. Extr.) Largueros ligeros (Madera) Herrajes (Inox.)
Ref.: 543400013	Pasamanos ligero (Madera) Montantes ligeros (Alum. Extr.) Largueros ligeros (Madera) Herrajes (Inox.)
Ref.: 543400014	Pasamanos ligero (Madera) Montantes ligeros (Alum. Extr.) Larguero ligero (Alum. Extr.) Herrajes (Inox.)
Ref.: 543400015	Pasamanos ligero (Madera) Montantes ligeros (Alum. Extr.) Largueros ligeros (Alum. Extr. y Madera) Herrajes (Inox.)
Ref.: 543400016	Pasamanos ligero (Madera) Montantes ligeros (Alum. Extr.) Largueros ligeros (Alum. Extr.) Herrajes (Inox.)
Ref.: 544400017	Pasamanos ligero (Alum. Extr.) Montantes robusos (Alum. Extr.) Largueros ligeros (Madera) Herrajes (Inox.)

Especificaciones Técnicas

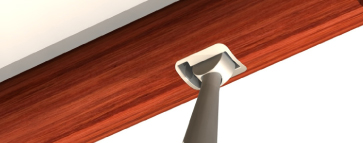

Pernio y caja de rótula para madera

En acero inox insertada en la madera para alojar el pernio de unión a montante. Inclinación ±40º.
Ref.: 530002

Unión articulada

Para la fijación de largueros a montantes. Gira 360º.
Ref.: 530003

Codos

Los encuentros de pasamanos en ángulo se pueden resolver de dos formas:

Tapas

Pieza para empalme longitudinal

Empalme de largueros y pasamanos que permiten la reposición fácil de cualquier tramo.
Ref.: 530010


Pies de anclaje de perfiles ligeros y robustos

Pie ligero sencillo (Ref.: 530011) anclaje visto atornillado sobre solera.
Pie ligero para recibir (Ref.: 530012) que incorpora un tubo que se empotra en la solera y se asienta sobre una base cubre juntas.
Pie ligero articulado (Ref.: 530013) que permite adpatarse a la inclinación del suelo en 3 ejes. El mecanismo presenta una tolerancia de ±4º en inclinación frontal y posterior y ±7º en inclinación lateral. Tiene además una tolerancia vertical de 30 mm.
Anclaje a forjado (Ref.: 530014) anclaje vertical para fijar los montantes en canto de forjado o sobre el plano vertical de un muro.

Pie robusto sencillo (Ref.: 530015) anclaje atornillado sobre solera, compatible con taco químico.
Pie robusto articulado (Ref.: 530017) permite la adaptación al suelo con una tolerancia de ±4º en inclinación frontal y posterior y ±7º en inclinación lateral.
Montaje directo de cristales o paneles con grosores de 6 y 10 mm (Ref.: 530017) sobre montante robusto en uno, dos o tres lados.


Materiales y acabados

Gama de colores

ANODIZADO

Gris Plata

MADERA NATURAL MACIZA

Castaño

Iroko

LACADO

RAL 9010

LACADO METALIZADO TEXTURADO

Gris Metal

Gris Sable

Cortén

SUBLIMACIÓN METAL

Cortén

SUBLIMACIÓN MADERAS

Cedro

Nogal

Sapely

Opciones y complementos

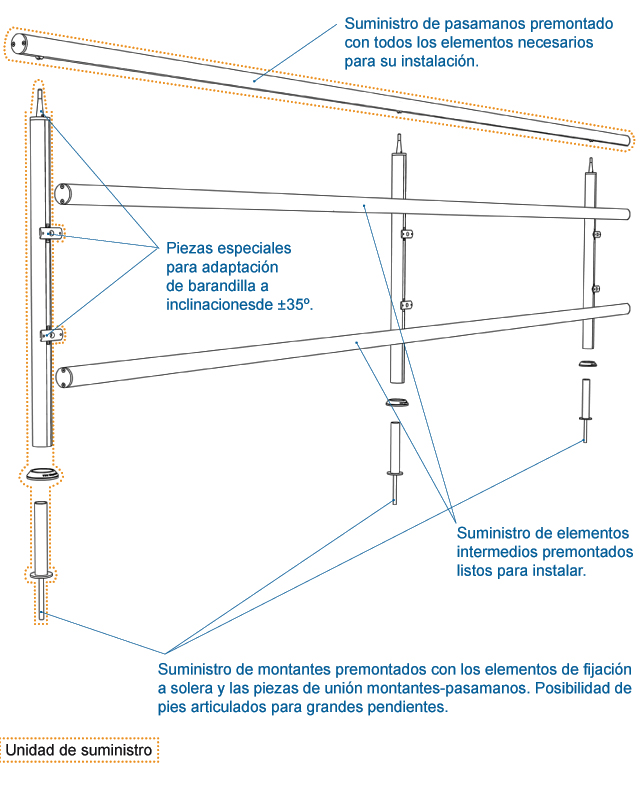

Explosión de montaje

Suministro de todos los elementos necesarios para la instalación del producto (tornillería, tacos, espárragos, llaves especiales) agrupados y premontados en unidades de suministro.
El producto llega a la obra listo para montar.

Opciones de montaje barandillas.pdf)
